雙通道混音播放模塊同時播放

按鍵模式

能夠同時播放2首WAV音樂，實現混音

供電：DC5V—DC12V
尺寸：46mm*40mm
語音文件格式：WAV （高回放率32K）
存儲介質：SD卡（大容量可支持32M--4G）
文件系統：FAT16/FAT32
通訊方式：RS232 9600bit/s 1位起始位+8位數據位+1位結束位無校驗（TTL電平）
支持兩曲同播放功能
雙聲道立體聲輸出

外圍電路簡潔，成本更低，主要適用于游戲機、公交車語音報站器、導游機等需要‘長時間、高音質、語音內容需要改動、低成本’的語音應用。

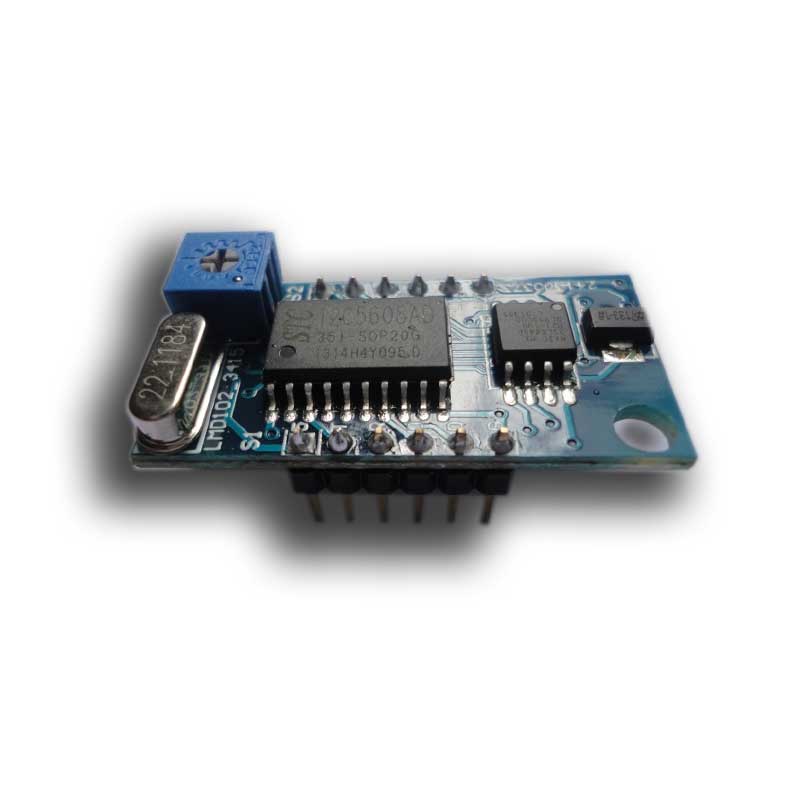

YX02模塊圖片

一、引腳描述

引腳名稱	I/O	備注
sd	O	SD卡狀態
ms	O	音樂播放指示，播放時高電平，閑時低電平
adv	O	廣告/音效播放指示，播放時高電平，閑時低電平
Rxd	I	串口通訊接收腳（TTL）
Txd	O	串口通訊發送腳（TTL）
In1	I/O	備用
In2	I/O	備用
Scl	I/O	備用
Sda	I/O	備用
Left	O	左聲道音頻輸出
Right	O	右聲道音頻輸出
GND		接地
VCC	I	接電源輸入 DC5V至DC12V
K1	I/O	備用
K2	I/O	備用
K3	I/O	備用
K4	I/O	備用
K5	I/O	備用
K6	I/O	備用
K7	I/O	備用
K8	I/O	備用
K9	I/O	備用
K10	I/O	備用
K11	I/O	備用

二、通訊格式：

指令名稱	字節A	字節B	字節C	字節D	字節E	字節F	字節G
播放歌曲	02H	A0H	無	無	無	無	無
暫停歌曲	02H	A1H	無	無	無	無	無
停止歌曲	02H	A2H	無	無	無	無	無
下一曲	02H	A3H	無	無	無	無	無
上一曲	02H	A4H	無	無	無	無	無
播放廣告	07H	A6H	目錄十位	目錄個位	文件百位	文件十位	文件個位
暫停廣告	02H	A7H	無	無	無	無	無
繼續廣告	02H	A8H	無	無	無	無	無
停止廣告	02H	A9H	無	無	無	無	無

指令詳解
1．播放歌曲（02H/A0H）
說明：在暫?；蛲Ｖ?fàn)顟B(tài)發此指令將進入播放狀態。
字節A：02H
字節B：A0H
回收：
接收正確則返回：‘ok’
2．暫停歌曲（02H/A1H）
說明：在播放狀態發此指令將進入暫停狀態。
字節A：02H
字節B：A1H
回收：
接收正確則返回：‘ok’
3．停止歌曲（02H/A2H）
說明：在播放狀態發此指令將進入停止?fàn)顟B(tài)。
字節A：02H
字節B：A2H
回收：
接收正確則返回：‘ok’
4．下一曲（02H/A3H）
說明：在播放、暫停和停止?fàn)顟B(tài)發此指令向前跳躍一曲。
字節A：02H
字節B：A3H
回收：
接收正確則返回：‘ok’
5．上一曲（02H/A4H）
說明：在播放、暫停和停止?fàn)顟B(tài)發此指令向后跳躍一曲。
字節A：02H
字節B：A4H
回收：
接收正確則返回：‘ok’
6．播放廣告（07H/A6H/）
說明：播放廣告。
字節A：07H
字節B：A6H
字節C：目錄十位的ASCII值
字節D：目錄個位的ASCII值
字節E：文件百位的ASCII值
字節F：文件十位的ASCII值
字節G：文件個位的ASCII值
接收正確則返回：‘ok’
例如要播放‘a(chǎn)dv01’文件夾里的‘003.wav’，則指令如下：
07H A6H 30H 31H 30H 30H 33H

7．暫停廣告（02H/A7H）
說明：在廣告播放過程中暫停廣告播放。
字節A：02H
字節B：A7H
接收正確則返回：‘ok’
8．繼續廣告（02H/A8H）
說明：在廣告暫停的情況下，繼續播放廣告。
字節A：02H
字節B：A8H
接收正確則返回：‘ok’
9．停止廣告
說明：在廣告播放的過程中停止廣告。
字節A：02H
字節B：A9H
接收正確則返回：‘ok’
